1.黄仁勋：将对开发不安全AI软件的客户断供芯片；
2.物理AI走向边端，爱芯元智AX8860补上国产大算力芯片哪块拼图？
3.营收看增44%！魏哲家：所有AI厂商都与台积电合作；
4.英特尔代工传获苹果、英伟达等6大厂订单！KeyBanc看好14A与先进封装商机；
5.马斯克批存储厂“敲竹杠” 韩工程师回击：特斯拉条件才“苛刻” 三星还被大量挖角；
6.日本210亿美元“钱进”美国芯：格罗方德建两座新厂，改写美国制造回流剧本
1.黄仁勋：将对开发不安全AI软件的客户断供芯片
黄仁勋表示，他将停止向开发不安全AI软件的客户供应芯片，尽管他认为目前对这项技术的担忧程度没有必要。
“这只是一个假设，但答案是肯定的，”当被问及是否会停止向不负责任的开发商供货时，黄仁勋如此回答。 “但在采取断供等极端措施之前，应该先进行沟通。我们不运营其他公司的业务，我们对其他公司使用我们技术的评判也是有限的。我们的技术是通用的。”
英伟达是人工智能加速器（用于训练和运行人工智能模型的芯片）的主要供应商。这使得它成为一场辩论的焦点，这场辩论的焦点在于人工智能软件是否存在功能过强并失控的风险。包括Anthropic PBC首席执行官Dario Amodei在内的人工智能高管提议，整个行业应该放慢发展速度以应对这些担忧。
黄仁勋正在欧洲巡回访问，为即将在柏林举行的公司活动做准备。他表示，对人工智能安全性的担忧是快速扩张的行业必然会经历的阵痛。他相信人工智能软件可以得到控制并安全部署。
作为其致力于保障人工智能安全的一部分，英伟达将在五年内捐赠2.5亿美元，用于支持英国的相关研究。这笔捐款将以提供使用先进计算机的时间形式发放。包括牛津大学和伦敦大学学院在内的该国多家学术机构将研究保障措施和控制人工智能代理的方法。
黄仁勋表示：“许多年轻公司正经历成长的阵痛，而且它们发展速度惊人。随着公司不断发展壮大，随之而来的是责任和义务。”
他指出，部分担忧是“自我设限”，而且整个行业在解释这项新技术的优势方面做得“非常糟糕”。
黄仁勋补充说，人工智能本身可以用来保障和控制这项技术。
在英伟达和其他芯片股领跌美国股市的当天，黄仁勋重申了他对人工智能泡沫担忧过头的看法。他表示，未来几年，人工智能基础设施的需求将继续超过组件的供应。
他在伦敦的一次活动上说：“最终供需会达到平衡，但现在还不行。”
2.物理AI走向边端，爱芯元智AX8860补上国产大算力芯片哪块拼图？
当人工智能的竞争焦点从云端走向真实物理世界，边缘和端侧场景正成为大模型最具想象空间的新市场之一。在近日举办的2026中国国际工业博览会（CIIF）上，爱芯元智以“智造无界，算力抵达”为主题，发布全新大算力边端AI SoC系列AX8860。该系列主打高算力、高带宽、大内存，重点面向工业智能化场景。爱芯元智还同步推出核心模组、PCIe推理卡、智能体盒子（Agentic Box）、边缘推理服务器等多形态硬件。发布会现场，爱芯元智创始人、董事长仇肖莘博士系统阐述了公司对物理AI的理解，以及“为物理AI构筑算力底座”的战略布局。在高端AI推理芯片长期供给不足的背景下，AX8860的发布将为工业在内的边端侧领域提供更加坚实的算力底座。
大模型走进工业现场，边缘算力缺口倒逼本土芯片
AI正从数字世界走向物理世界，工厂车间、生产线、仓储与机器人，成为智能从“看得见”走向“能判断、可执行”的主战场。随着工业智能化进入“大模型落地”的新阶段，工业现场的算力需求也经历了一次重要跃迁。长期以来，传统工业自动化以PLC和低功耗MCU为主，只能完成规则化、确定性的控制任务，对应的是“定点检测”式的智能。而随着大模型、机器视觉和具身机器人在工业场景加速渗透，智能需求正从“定点检测”向“泛化理解”升级，设备不仅要识别预设的缺陷，还要理解开放场景、处理未见过的异常，并自主决策。这就要求边缘侧具备在本地运行7B至70B乃至更大参数模型的算力，能够支撑从感知到推理的完整闭环。
另一方面，工业生产数据具有实时性强、保密性高的特征：毫秒级的控制时延，无法等待数据往返云端；涉及工艺、产能与设备的敏感数据，也不宜全部外传。将数据全部上传云端既不经济，也存在安全与合规风险。因此，本地化边缘推理正从“可选项”变为“刚需”，进而带动了工业边缘AI芯片市场的快速增长。与云端 “单芯片通吃” 的逻辑不同，工业为代表的边缘场景高度碎片化，不同细分赛道的算力、时延、接口需求差异显著，单一芯片难以覆盖全部市场，这也对芯片厂商的场景适配与平台化能力提出了更高要求。
爱芯元智基于爱芯通元（AXNeutron）混合精度NPU与爱芯智眸（AXProton）AI-ISP两大核心技术引擎，产品矩阵覆盖智能汽车芯片、终端视觉SoC、边缘AI推理卡等多条赛道，已在数以千万计的规模化量产中验证了高能效边缘计算的能力。此前，爱芯即已提出要为物理AI构筑算力底座。在此战略叙事中，工业恰是物理AI规模最大、商业化价值最高、挑战最严苛的落地场景，也是大模型在边端创造真实生产力的关键入口。
打破“唯峰值算力论”，AX8860以三要素均衡定义边端大算力
那么，物理AI究竟需要什么样的算力芯片呢？仇肖莘在发布会上提出了爱芯元智的思路。在其看来，一个完整的物理AI系统必须在现场同时满足“看得清、算得准、反应快、稳定执行”四大核心要素。
所谓“看得清”，并不局限于摄像头，还包括毫米波雷达、激光雷达、触觉与压力传感器等各类设备对环境与事件的感知；“算得准”，要求芯片能够承载足够大的模型，避免小参数模型的“幻觉”影响关键决策；“反应快”，意味着在流水线、机器人、智能汽车等场景中，决策必须在毫秒级完成；“稳定执行”则直指工业场景的痛点，设备需要连续8小时乃至24小时稳定运行。“这四个要素要足够完整，才能让现场智能成为可能。”仇肖莘指出。
由此，边缘算力芯片应当打破“唯峰值算力论”的桎梏。“峰值算力决定了计算能力的下限，但随着大模型发展，单一峰值算力已经不能决定芯片的真实能力。”仇肖莘强调。边缘AI芯片的实际性能应由峰值算力、内存带宽、芯片架构有效性三大要素共同决定，缺一不可。尤其是在大模型的解码（Decode）阶段，数据搬运的速度（内存带宽），往往比算力更关键；而架构的有效性，则决定了NPU利用率和真实吞吐能否把算力与带宽的潜力释放出来。
正是基于这一理念，爱芯元智历经15个月的研发、采用6nm先进制程，打造了AX8860系列大算力边端AI SoC。该系列包含AX8860、AX8860P两款芯片，定位为“为物理AI而生的算力平台”。
在算力与精度上，AX8860系列峰值算力达256TOPS，支持混合精度计算，是行业内首批原生支持FP4精度的边缘芯片。
在内存与扩展上，芯片配备273GB/s内存带宽，与国际领先GPU的带宽水平相当；单芯片原生支持128GB LPDDR5X大容量内存。芯片内置AX Link芯片间级联接口（C2C），支持双芯、四芯级联与内存池化，四芯级联最高可支持512GB内存。AXLink可提供更高带宽，将DDR访问延迟控制在合理区间，以此高效支撑芯片级联下的内存池化。这使AX8860足以在边缘侧完整运行千亿参数以上大模型，如DeepSeek V4 Flash。此外，芯片还具备64路视频解码与16路视频编码能力，可适配多路视觉感知与视频分析任务。
在性能与能效上，仇肖莘透露，AX8860刚回片不久，性能优化仍在持续推进。即便处于这一阶段，AX8860P初步测试的Prefill与Decode速度等核心推理指标已打平国际头部厂商的旗舰GPU；而在所有核心满载运行的情况下，其满负载功耗仅为竞品的45%。这一能效表现，让芯片能够进入供电、散热受限的工业现场。
在多芯协同上，AX8860系列可将多芯级联的有效效率维持在80%左右，高于行业平均水平。而“单芯性能强、级联损耗大”正是行业中的一大痛点。“我们不仅带来一颗芯片，也通过多芯级联带来了一整套算力解决方案。”仇肖莘表示。

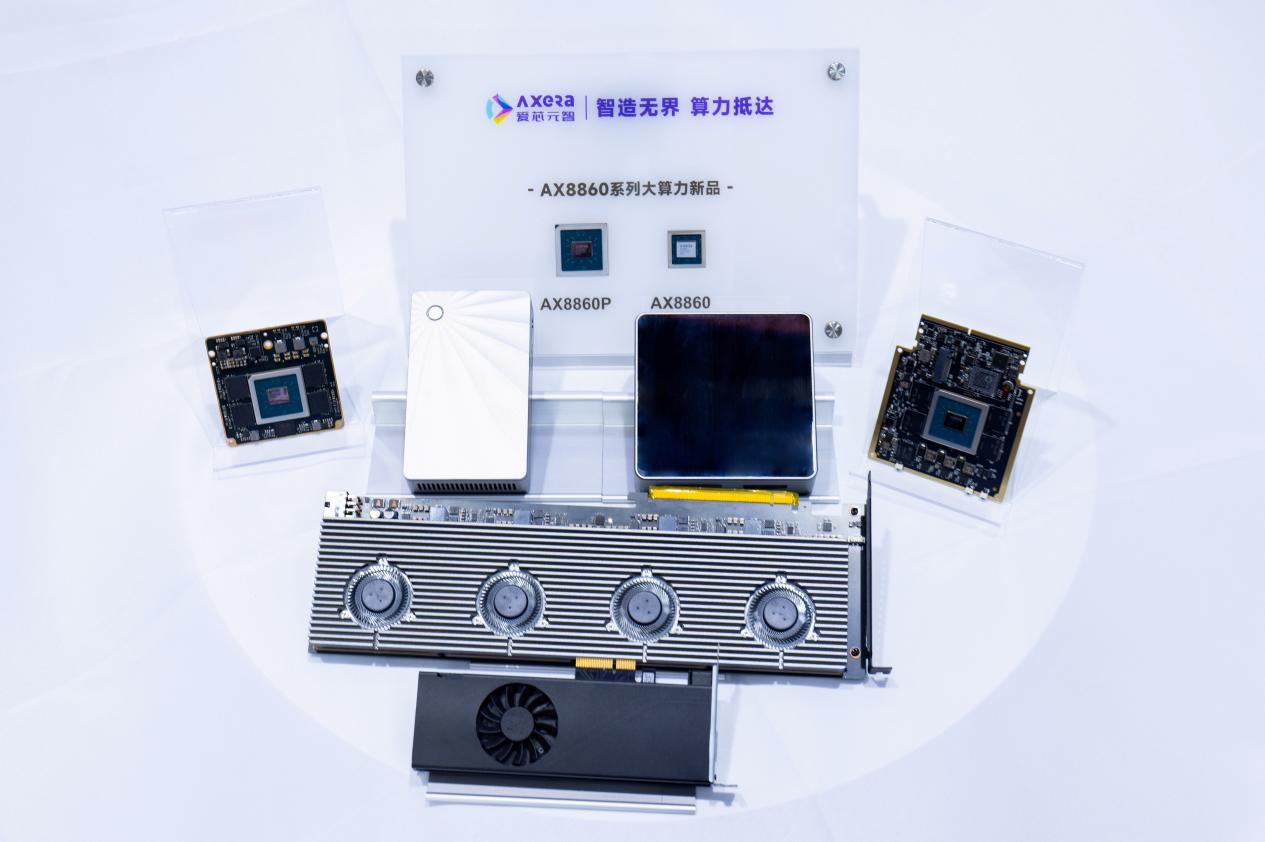

发布会上，爱芯元智还围绕AX8860同步推出了四类硬件方案，覆盖从模组到服务器的不同集成层级。
一是A256S核心模组。模组大小接近手机宽度，在极小体积内集成AX8860芯片与四颗LPDDR5内存，体积小、算力拉满，支持LLM、VLM、Omni等多类模型。客户只需设计一块承载主板即可快速集成，大幅缩短产品落地周期。
二是PCIe推理卡。其中既包括单芯/双芯PCIe卡——单芯典型功耗仅二三十瓦、最大约50瓦，也包括四芯PCIe卡，单卡即可提供约1000TOPS算力与512GB内存池，可独立运行千亿参数以上大模型。
三是Agentic Box智能体盒子。该产品同时覆盖ToB与ToC两类市场：在企业侧可承载本地AI推理与智能体应用，满足研发、运营等内部数据的安全诉求；在家庭侧则有望成为新一代AI入口，搭配NAS存储可构建分级记忆体系，热数据存于内存、冷数据存储于外部存储，并通过模型蒸馏持续精简信息，实现长期记忆能力。
四是边缘推理服务器。基于推理卡可进一步组成四卡、八卡一体机，让原本只能运行在云端的推理服务下沉到边缘侧。
开放的工具链：算力决定下限、易用决定边界
从算力、带宽到架构的均衡设计，AX8860系列精准对应工业智能化的算力痛点，也成为爱芯元智“构筑物理AI算力底座”的重要落点。但对于大算力芯片而言，真正决定落地难度的往往是工具链是否好用、易用。在这方面，爱芯元智同样做出了大量工作。
在兼容性上，AX8860的工具链已可兼容vLLM、SGLang、PyTorch等主流推理框架，并原生支持ONNX、Hugging Face模型格式，主流模型可直接部署；在服务接口方面，兼容OpenAI API，用户仅需一行代码即可切换后端，大幅降低模型迁移成本。
在全流程工具上，爱芯元智提供量化、编译、性能分析、调试等完整开发工具链，且工具链已经过千万级量产项目的打磨与验证，成熟度较高。
快速适配是工具链的核心优势之一。爱芯元智介绍，对于可获取的开源模型，快则1～2天即可完成平台适配，难度较高的模型也仅需 1～2周；目前公司已完成260多个模型的部署适配，相关代码全部在GitHub开源。客户基于这些架构做后训练或微调后的模型，同样能够实现快速部署。“我们要做客户长期稳定的算力底座，让企业聚焦业务创新，不用为算力迁移分心。”仇肖莘表示。
目前AX8860已经回片，基础Bring‑Up调试工作亦已完成。仇肖莘表示，在回片到实现量产的期间内，公司还将持续优化软件栈，把新产品的性能打磨至最优水平。
从一颗芯片到一组算力，全谱系矩阵覆盖千TOPS
除了新品发布之外，爱芯元智还展示了完整的边缘AI芯片产品矩阵。目前爱芯元智已建成覆盖小算力到超大算力的全谱系布局，算力从几十TOPS一直延伸到近1000TOPS，包含AX8910、AX8850、AX8860、AX8950、AX8970等全系列产品，可匹配不同场景、不同阶段的算力需求。
仇肖莘表示：“无论你需要1TOPS还是1000TOPS的算力，我们都希望有一款产品适合你。”这一连续供给、无断档的产品组合，可以让用户能够沿统一技术路线按需扩展算力，减少重复选型与迁移成本，也奠定了爱芯元智“全场景边缘算力底座供应商”的定位。
硬件之外，爱芯元智也在持续推进产业生态的建设。本届工博会，爱芯元智设置了核心算力与技术底座、行业解决方案、软件架构与工具链、生态与价值共创四大展区，与合作伙伴共同推动AI大模型边缘领域的应用落地。
仇肖莘表示，在生态策略上，爱芯元智坚持开源路线，尽可能把底层能力开放出来，支持合作伙伴基于算力平台开发行业应用与定制化方案；公司自身则聚焦底层算力底座与核心技术研发，不做上层应用。“我们只做自己擅长的事，希望合作伙伴在爱芯的平台上发挥行业know-how，让AI真正深入行业、做出颠覆性创新。”仇肖莘说。这种“把底座做厚、把应用让给伙伴”的开放姿态，正是爱芯元智在工业市场快速聚合生态的关键。
从终端、车载再到边端，A8860注入增长新活力
AX8860的发布，对爱芯元智而言不仅是一次产品升级，更是新业务增长的一个强力引擎。此次发布的 AX8860是一款定位专为大模型落地边端侧的AI大算力SoC， 它进一步补全了爱芯元智“低—中—高”全算力档位的边缘产品矩阵。
从业务发展节奏来看，爱芯元智第一条落地的产品线是视觉处理芯片，构成业务基座；第二个切入智能驾驶车载赛道，目前增长势头良好；第三个便是以AX8860为代表的边缘计算赛道。整体形成“第一大业务支撑第二、第三项新兴业务快速走向增长拐点”的有机发展模式。
长期以来，工业级高端芯片市场由英伟达Jetson、英特尔Atom/酷睿嵌入式、AMD嵌入式系列等海外厂商所主导。凭借自研核心架构与本土技术服务优势，爱芯元智AX8860将有望填补我国边端侧大算力AI芯片的部分空白，加速工业智能化的自主可控进程，推动大模型在工业现场的规模化落地。
对于爱芯元智来说，工业场景只是AI 算力落地千行百业的一个应用缩影，也是最有代表性的场景之一。以 AX8860 发布为新起点，爱芯元智将通过更全面的算力配置、更丰富的产品形态、更便捷易用的工具链和开源生态，助力行业将AI大模型在边端侧的落地。
3.营收看增44%！魏哲家：所有AI厂商都与台积电合作
10月15日，台积电召开2026年第三季度法说会。受人工智能（AI）需求持续强劲、先进制程业务增长带动，台积电第三季度营收和净利润再创新高，预计第四季度营收最高可达543亿美元，全年美元营收同比增长约44%。
台积电董事长兼总裁魏哲家表示，AI需求依然“非常强劲”，并直言“所有AI厂商都与台积电合作”。随着代理式AI（Agentic AI）加速发展，AI加速器、CPU及数据中心网络芯片需求同步增长，公司对AI长期发展趋势保持信心。
在产能布局方面，台积电正加快2nm及3nm制程扩张，并评估美国得州新增产能的可能性。与此同时，随着AI芯片封装面积不断扩大，CoWoS先进封装技术面临的产能和竞争压力也日益受到关注。
第三季度营收、净利润再创新高，毛利率达66.4%
台积电第三季度合并营收为467.2亿美元，同比增长41.2%，环比增长16.2%；以新台币计，营收约1.494万亿元。净利润达到7630.6亿元新台币，摊薄后每股收益为29.43新台币。
盈利能力方面，台积电第三季度毛利率为66.4%，营业利润率为58.7%。从前三季度整体表现来看，公司累计营收约3.90万亿元新台币，同比增长41.1%；累计净利润约2.04万亿元新台币，同比增长68.5%。
先进制程及高性能计算相关需求持续增长，是台积电业绩走强的重要支撑。随着AI芯片设计日益复杂，客户对先进制程、先进封装及配套产能的需求同步提升。
第四季度营收最高预计543亿美元，全年美元营收预计增长44%
对于2026年第四季度，台积电预计营收将在523亿至543亿美元之间，中间值较第三季度环比增长约14%，同比增长约58%。公司预计第四季度毛利率为65%至67%，营业利润率为56.5%至58.5%，汇率假设为1美元兑31.8新台币。
台积电预计，2026年全年美元营收同比增长约44%。魏哲家表示，近期产业发展让公司对AI长期需求前景更加乐观，市场需求正从聊天机器人向AI助理等应用延伸。代理式AI逐渐普及，有望提高计算和服务效率，并降低未来AI应用的使用门槛，进一步带动先进芯片需求。
他指出，AI需求已不局限于大型GPU及AI加速器。随着代理式AI发展，AI CPU需求逐渐增加，数据中心网络芯片也在持续升级，这些变化都将增加对先进制程及高性能芯片的需求。
魏哲家强调，无论AI厂商采用GPU、ASIC还是其他计算架构，最终都需要先进半导体制造技术。他表示：“所有AI厂商都与台积电合作。”凭借制程技术、制造能力、全球产能布局及客户信任，台积电有信心把握未来数年的AI增长机会。
不过，台积电对2027年消费类市场仍保持审慎态度。消费电子及价格敏感度较高的终端市场，可能受到零部件价格上涨和宏观经济不确定性影响。公司认为，广泛的客户基础和先进制程技术优势有助于应对市场波动，但仍需关注不同终端市场的需求变化。
双轨验证AI需求，台积电对长期趋势保持信心
面对市场关于AI投资是否过热的疑问，魏哲家表示，台积电并非仅凭短期订单判断市场，而是通过自上而下与自下而上的双轨机制评估需求。
自上而下方面，公司关注宏观经济、终端应用、云服务供应商（CSP）资本支出，以及数据中心建设和电力基础设施进展；自下而上方面，则与客户及客户的客户保持密切沟通，了解芯片设计、产品开发进度和量产计划。
由于先进芯片从设计、验证到量产需要较长时间，台积电能够掌握客户未来数年的产品规划和生产安排。相较于单纯依据短期订单或客户预测，这种方式有助于交叉验证需求，降低产能规划与实际市场发展脱节的风险。
此外，台积电已派遣团队赴美国，实地了解数据中心建设及电力供应情况。魏哲家表示，目前相关进展良好，云服务供应商也已做好准备。
他强调，经过上述多方面验证，台积电对AI长期趋势仍然充满信心，并将加快产能扩张、增加资本投入，以支持客户未来数年的增长需求。
2nm产能预计翻倍以上，3nm与A14持续推进
先进制程方面，台积电2nm制程已于2025年第四季度进入量产，目前正在新竹和高雄推进产能爬坡，初期良率表现良好。公司预计，2027年2nm家族全年产能将较2026年增长一倍以上。
从第三季度制程营收结构来看，2nm占比为8%，3nm占33%，5nm占28%，7nm占10%。其中，7nm及更先进制程合计占总营收的79%，显示先进制程已成为台积电营收的核心支柱。
为应对不同制程的市场需求，台积电也在灵活调整生产资源，计划将部分5nm设备转换用于支持3nm生产，并通过跨N7、N5及N3制程平台优化产能配置，提高设备利用效率。
除2nm和3nm外，台积电也在推进下一代A14制程的产能准备，预计于2028年量产。随着AI、高性能计算及旗舰消费电子产品持续迭代，先进制程将继续成为台积电未来扩产的重点。
全球扩产提速：台南再建3nm厂，美国第二座晶圆厂提前量产
在3nm制程布局方面，台积电持续扩大中国台湾地区及海外产能。台南现有一座新厂预计于2027年上半年量产，公司还计划在台南再建设一座3nm晶圆厂，预计于2028年上半年量产。
日本熊本第二座晶圆厂也将采用3nm制程，预计于2028年量产。与此同时，美国亚利桑那州第二座晶圆厂的厂房建设已经完成，目前正在进行设备搬入和安装工作，预计将于2027年第三季度量产，较此前规划略有提前。
台积电还在评估美国进一步扩产的可能性。魏哲家表示，由于多数美国大型客户要求台积电增加当地产能，加上美国政府提供支持，公司正在考虑亚利桑那州以外的其他扩产地点，得州就是其中一个选项。
台积电已派遣团队前往得州开展评估，并正与一名计划建设晶圆厂的客户讨论相关合作，具体涉及Terafab项目。双方目前仍在讨论台积电能否利用相关产能，尚未形成具体结论。
对于未来可能采取的扩产方式，魏哲家表示，自建或与客户合作均有可能，但强调：“这座晶圆厂必须由台积电来运营。”这意味着，台积电正在探索更灵活的美国扩产方式，但具体地点、投资规模及合作架构仍有待进一步明确。
魏哲家还透露，未来数年台积电计划在中国台湾建设13座先进制程及先进封装厂，海外另规划5至6座厂。随着全球产能布局持续推进，如何兼顾客户需求、制造效率及海外运营成本，将成为台积电扩张过程中的重要课题。
CoWoS仍是客户首选，先进封装竞争升温
除了先进制程，先进封装也是本次法说会的重要看点。随着AI芯片向更大封装面积发展，CoWoS产能能否跟上客户需求，以及台积电如何应对英特尔EMIB等竞争方案，成为市场关注焦点。
魏哲家表示，CoWoS目前仍是客户的第一选择，台积电的先进封装技术具有竞争力。针对竞争对手在部分成本条件下提供的方案，他坦言，市场确实存在竞争，但台积电的首要任务是提供最佳技术和足够产能，协助客户产品顺利上市。
他指出，台积电在大尺寸先进封装方面已经实现大规模量产，良率表现良好，客户对生产成果也相当满意。公司目前正开发达到9倍光罩面积规格的封装技术，并朝14倍光罩面积推进，以持续提升大型芯片的封装整合能力。
在成本方面，台积电也持续推动改善，希望未来能够提供合理的成本降低。不过，魏哲家强调，先进封装竞争力不仅取决于技术，也取决于能否提供足够产能，支持客户按计划推出产品。
针对客户可能采用竞争对手方案、但无法获得充足供应的情况，魏哲家重申，确保台积电客户的产品顺利上市是公司的第一优先事项，并表示相关回应已经给出足够提示。
目前，CoWoS等先进封装技术仍面临供给紧张的情况。台积电正提前与供应商规划产能，推动先进封装与晶圆制造同步扩张。随着AI芯片对封装面积、互连性能及集成能力的要求不断提高，先进封装的产能和技术竞争预计将进一步升温。
资本支出维持600亿至640亿美元，持续押注AI需求
台积电维持2026年资本支出在600亿至640亿美元之间，并预计2026年至2028年的资本支出将显著高于此前三年。
第三季度，台积电资本支出为138.4亿美元，环比下降11.8%，同比增长42.6%；前三季度资本支出累计达到406.4亿美元，同比增长38.3%。
持续增加的资本投入将用于先进制程、先进封装及相关基础设施建设。随着AI芯片复杂度不断提高，晶圆制造与先进封装必须协同扩张，才能满足客户对性能、产能及交付周期的要求。
魏哲家表示，台积电不希望将商业机会拱手让给竞争对手，希望把握每一个发展机会。谈及先进技术量产的难度时，他曾形象地表示：“选择一项技术并将其量产，可不是去7-Eleven买瓶牛奶那么简单。”这也体现出先进制程从技术开发、良率提升到规模化生产，需要长期投入和持续验证。
总体来看，台积电第三季度业绩再创新高，全年美元营收预计增长44%，AI仍是公司未来增长的核心驱动力。“所有AI厂商都与台积电合作”的表态，凸显其在先进半导体制造领域的客户覆盖与市场地位。
与此同时，2nm扩产、3nm全球布局、美国得州新增产能评估，以及CoWoS先进封装技术升级，构成台积电下一阶段的重点布局。随着资本支出维持高位，公司能否持续提升先进制程和先进封装产能，并兼顾海外扩产成本与终端市场变化，将成为影响未来经营表现的关键。
4.英特尔代工传获苹果、英伟达等6大厂订单！KeyBanc看好14A与先进封装商机
英特尔晶圆代工业务传出新进展！《Wccftech》10月15日报道，KeyBanc分析师近期赴亚洲访查后指出，英特尔已取得博通、Google、苹果、AMD、微软与英伟达等公司的代工订单，并看好14A制程与先进封装带来的营收机会。不过，相关客户名单、合约范围与金额，目前尚未获各公司公开证实。
报道指出，亚马逊AWS、Anthropic，以及SpaceX/特斯拉的Terafab计划，则仍在评估英特尔的18A-P与14A制程，其中多数潜在专案可能倾向采用14A。
苹果传采14A制程，合作涵盖A系列与M系列芯片
KeyBanc认为，英特尔取得的专案包括博通网络交换芯片、Google母公司Alphabet与微软 的服务器CPU、AMD 的用户端处理器计算晶粒，以及英伟达的游戏 GPU。
苹果则是另一项关注焦点。
KeyBanc认为，英特尔已争取到涵盖多个世代、不同系列A系列与M系列芯片的合约，采用的将是14A制程，而非先前市场传闻的18A-P。
依其估算，苹果相关专案可能涉及约60万片晶圆，对应的潜在营收机会约为150亿至200亿美元。
不过，报道未明确交代这些数量与营收涵盖的期间，不能直接视为单一年度的订单或营收。
Anthropic仍在评估，ASIC与封装商机受关注
Anthropic虽仍被列为评估中的潜在客户，KeyBanc已对其定制化特殊应用芯片专案提出规模估算。
报道指出，该专案的潜在数量可能达500万至1000万颗，若将先进封装纳入计算，营收机会可能达400亿至800亿美元。这些数字属于未来专案的情境估算，并非已公布的采购承诺或合约金额。
先进封装方面，KeyBanc估计，Google的Humufish TPU v9与Icefish TPU v10相关专案，可能为英特尔EMIB-T技术带来约120亿至150亿美元的营收机会。
高通AI300 ASIC也是潜在来源。约100万颗芯片的封装需求，可能对应20亿至30亿美元营收。此外，英特尔EMIB-M技术也可望受惠于亚马逊Trainium 3与微软Cobalt 400相关专案。
封装基板良率，可能限制Google专案放量
庞大的潜在需求之外，供应链能否顺利提高产量，仍是专案落地的关键。
EMIB技术通过嵌入封装基板的小型硅桥，连接同一封装内的多颗晶粒；EMIB-T 则进一步在硅桥中加入硅穿孔，提供垂直电力与讯号传输路径。
依KeyBanc调查，目前Ibiden的EMIB-T基板良率平均约为50%至60%，欣兴则约为20%至30%。报道指出，这项瓶颈可能使Google Humufish专案的放量规模受限于约500万至600万颗。上述良率数据同样属分析师调查信息，尚非供应商正式公布的数字。
另一方面，报道引述瑞银估计，英特尔EMIB-T在2028年可能支持超过200万片基板，以满足联发科的需求。报道并称，联发科是Google下一代TPU v9系列的重要设计与开发伙伴。
订单消息与营收预测，仍须分开看待
KeyBanc此次亚洲访查后，对英特尔代工业务的看法偏乐观，延续投行Piper Sandler 9月对英特尔业务前景的正面评估。18A-P与14A都有望吸引外部客户，但多数潜在订单可能集中于14A。
《Wccftech》采用的是对KeyBanc调查内容的转述，文章未提供可供独立核对的完整研究报告或订单文件，也未完整揭露各专案的投片时间、量产进度与营收认列期间。
因此，现阶段应将“据报已取得的客户专案”、“仍在评估的潜在合作”，以及“分析师估算的营收机会”分开看待。后续能否转化为稳定量产与实际营收，仍须观察客户确认、制程进度及封装供应链的产能与良率。（文章来源：钜亨网）
5.马斯克批存储厂“敲竹杠” 韩工程师回击：特斯拉条件才“苛刻” 三星还被大量挖角
马斯克日前称赞美光未来存储报价合理，并批评其他供应商开价过高，引发韩国半导体工程师反击。这名工程师指控，特斯拉在AI芯片代工谈判中，要求三星接受“苛刻条件”，不仅大幅压价，还要求分享晶圆厂内部信息、接受稽核；另一方面，马斯克推动的Terafab计划也从三星美国得州泰勒厂挖走大量人才。
科技媒体《Wccftech》10月14日报道，这名在社交平台X使用帐号“@TTHUEONE”的韩国半导体工程师，针对马斯克近期谈话发文反击。不过，相关合约条件及挖角规模，目前仍属该工程师的单方说法，报道未提供可供独立核实的合约文件或人员流动数据。
这场争议源于马斯克本周稍早对存储供应商的评论。他表示，美光对未来存储价格的态度合理，其他业者却开出近乎“敲竹杠”的价格。马斯克并未点名特定公司，但外界将这番话解读为可能影射三星、SK海力士等供应商。
该工程师则指控，特斯拉在AI5与AI6芯片代工谈判中，一面要求三星大幅降价，一面要求取得晶圆厂内部信息，甚至进行稽核。
他也声称，Terafab已从三星泰勒厂挖走“一大批当地人才”，质疑马斯克旗下企业在取得三星资源后，又公开批评供应商报价。
三星泰勒厂与Terafab均位于德州，也都涉及马斯克旗下企业的AI芯片布局。依《Wccftech》报道，特斯拉AI5芯片预计由台积电与三星代工，其中三星泰勒厂已展开试产，目标于2027年量产。
AI5的设计与存储配置也持续调整。报道指出，该芯片採用中央计算晶粒搭配周边12个DRAM模组的配置，预期计算性能为2000至2500 TOPS，即每秒可执行约2000万亿至2500万亿次计算。原先规划搭载144GB LPDDR5存储，马斯克一度提出降至72GB，近期则将容量调整为96GB。
马斯克先前宣称，AI5相较于英伟达的同级芯片，可提供约3倍性能，成本仅约十分之一。不过，这项说法出自马斯克，报道未提供独立测试结果或完整比较条件。
除了既有代工合作，马斯克也正通过Terafab推动自建半导体制造体系。这项由特斯拉与SpaceX共同推动、并获英特尔提供技术支援的计划，长期目标是每年生产可支应1太瓦 (TW) AI计算能力的芯片。
Terafab目前仍处于初期阶段。该计划拟先投入168亿美元，在得州格莱姆斯郡兴建半导体园区，未来规划扩展至约1亿平方英尺。计划构想是整合光罩制作、微影、先进小芯片封装及测试等流程，目标将目前约6至9个月的芯片设计迭代周期缩短至数周。上述投资规模、园区面积及开发时程均为该媒体报道的规划与目标。
台积电是否参与Terafab，同样受到关注。
台积电董事长魏哲家则于10月15日的法说会上证实，台积电已派团队前往得州评估设厂，并正与马斯克旗下的Terafab计划团队洽谈合作，但强调一项不可妥协的底线：无论最终的资本结构或持股如何，晶圆厂必须由台积电全权主导运营。
至于后续AI6与AI6.5芯片，报道称仍预计由台积电与三星代工，并将配置大量静态随机存取存储。
马斯克今年4月表示，两款芯片在SRAM快取内进行计算时，有效存储频宽可达DRAM频宽的约10倍。报道另指出，两款芯片的DRAM容量已缩减三分之一，降至144GB。（文章来源：钜亨网）
6.日本210亿美元“钱进”美国芯：格罗方德建两座新厂，改写美国制造回流剧本
格罗方德将在日本政府高达210亿美元支持下于纽约州新建两座芯片工厂，美国政府持股4%，资金来自日本5500亿美元对美投资承诺，主产汽车与工业用基础芯片。本文剖析美国芯片制造回流的战略意图与四道难关：成本、资金、人才与生态。
一纸协议：日本出钱、美国出地、政府入股
根据周三公布的协议，格罗方德计划在日本政府高达210亿美元的支持下，在其位于纽约州北部的厂区新建两座芯片工厂，工厂由美日两国共同拥有、格罗方德负责运营；美国政府还将持有该公司4%的股份。建设资金来自日本承诺在美国投资的5500亿美元。格罗方德已开始建设第一座工厂，选址在总部所在地纽约州马耳他镇附近，预计2029年投入运营；第二座工厂将在第一座建成后尽快启动。
这个项目由头有迹可循：此前媒体披露，美日正磋商利用日本5500亿美元对美投资承诺框架新建一座由格罗方德运营的晶圆厂，当时估算投资规模128亿至193亿美元，并将是该框架下首个大型纯半导体制造项目。最终方案升级为210亿美元、两座厂。
资本市场立即“用脚投票”：格罗方德股价在纽约交易中一度上涨6.6%，截至周二收盘，该股今年已累计上涨34%。
项目细节亦已明朗：全部建成后每年将新增约180万片300毫米晶圆产能，创造约2.7万个就业岗位；格罗方德预计该协议未来十年将带来约30亿美元的调整后自由现金流，每年每股收益增加0.50至0.75美元。利益绑定同样直接：美国商务部持股约4%、总持股比例升至约7%，“让美国公众分享格罗方德的增长成果”；而按照去年美日贸易协议的分配方式，日本收回本金和应计利息后，投资利润将按90比10的比例分配给华盛顿——该协议以对日关税上限15%，换取日本承诺在特朗普总统任期结束前投资美国项目。
战略解码：为什么不追AI，先补“基础芯片”？
这些工厂生产的是所谓“基础芯片”——用于汽车、工业设备和通信设备等至关重要但技术含量相对较低的半导体元件。逻辑并不复杂：人工智能的蓬勃发展对芯片供应造成冲击，业界已将资源集中于英伟达AI加速器等更先进的芯片，基础芯片反而供不应求。格罗方德首席执行官蒂姆·布林直言：“我们需要响应客户的需求，目前整个行业都供不应求。”至于第二座工厂，布林表示这在一定程度上取决于未来的需求——“当然，这取决于市场。如果市场没有需求，我们就不会这么做，但我今天看到的所有指标都表明市场需求旺盛。”
对格罗方德而言，这是一次差异化卡位。这家由AMD工厂分拆而来的代工厂，已退出最先进、最昂贵的芯片生产市场，转而聚焦成熟制程与特色工艺——硅光子、硅锗、RF SOI等，服务汽车芯片、通信基础设施、工业控制与边缘AI领域，与台积电等先进制程厂商形成差异化竞争。苹果、瑞萨电子、通用汽车等客户已表达合作意向，苹果更称格罗方德是其美国制造计划的重要合作伙伴。
对美国而言，这是一道“份额防线”：美国在全球半导体生产中的份额已从1990年的37%降至2020年的约12%；据SIA预测，在《芯片法案》支持下，到2032年美国占全球晶圆代工产能的份额有望从10%回升至14%，若无支持则将滑落至8%。
美国的算盘：政府当股东，补贴“再分配”
这份协议的政经设计颇具新意。其一，政府从“发钱的”变成“入股的”：除获得4%股权外，美国商务部将重新分配9.55亿美元《芯片与科学法案》激励资金，用于格罗方德工厂的扩建和现代化改造，格罗方德同时投入50亿美元用于纽约州和佛蒙特州工厂的资本投资，并另获3亿美元专项补贴用于硅光AI芯片产线扩建，聚焦共封装光学和3D混合键合等先进工艺。其二，资金来源“全球化”：这是日本首次进军美国半导体制造业，日本贸易大臣赤泽亮生9月即表示，人工智能和芯片投资的讨论将在贸易协议实施中发挥“非常重要的作用”。其三，机制更灵活：美日合作框架下，项目由商务部长卢特尼克领导的投资委员会建议选择，如果项目缺乏商业可行性或风险过高，日本可以拒绝。
相比之下，旧的《芯片法案》模式节奏偏慢：527亿美元法案资金中390亿美元用于补贴生产，全球170多家芯片企业递交申请，而早期仅发放3笔小额补贴，格罗方德当时获得的15亿美元已是其中最大一笔。
四道难关：回流为何这么难？
难关一：成本。张忠谋在台积电亚利桑那设备进场典礼上明确表示：“在美国制造芯片的成本比中国台湾贵50%。”现代芯片工厂的建设和设备配备需要数年时间，如今成本约为200亿美元；而成熟节点芯片单价低至1美元甚至更低，叠加美国缺乏供应商生态系统，分析师直言“成熟芯片制造商将生产转移到美国不太合理”。
难关二：钱。格罗方德去年用于新建工厂和设备的年度预算不足10亿美元，而全球最大代工厂台积电的支出则超过400亿美元——逾40倍的投入强度差距，既是其“保守扩张”策略盈利的另一面，也是它需要日本资金的原因。
难关三：人与生态。麦肯锡估计，未来5年美国半导体行业将需要5.9万至7.7万名高级工程师；台积电亚利桑那第一座晶圆厂已从原定的2024年推迟到2025年，先进封装生态仍需境外配套——人才与供应链的欠账，格罗方德同样要还。
难关四：时间与需求。格罗方德新厂2029年才投运，第二座工厂悬于未来需求；前车之鉴是英特尔——拿下85亿美元补贴加110亿美元贷款，俄亥俄工厂仍因销售困境和诉讼一再推迟。何时建成、建成时行业景气是否还在，没有人能打包票。
结语
210亿美元买不来一条完整的美国半导体产业链，但买到了产能、时间与一个新范本：盟友出资、政府入股、企业运营，三方绑定的“基础芯片”模式。从台积电把在美投资加码至1650亿美元，到格罗方德获得日资210亿美元，美国芯片回流的打法正从“补贴军备竞赛”转向“资本同盟作战”。至于成败，答案不在签约仪式上，而在2029年那座工厂的良率与订单里。
