涓流成海，寸芯守常，烈火淬芯，信念续航：艾为低功耗升降压的探索

在学到对应课文之前，一直认为《钢铁是怎样炼成的》是本炼钢抡锤子的工业书籍，真正学习后，才体会到保尔·柯察金的信仰，从来不是一时的热血迸发，而是在漫长磨砺中，把每一分气力都钉在认定的方向上，以持久的深耕兑现初心。这份“往细处抠、往久处熬”的韧劲，也是国产模拟芯片行业啃硬骨头的真实底色。面对便携智能设备“体积越做越小、能量密度提升、续航要求越来越高”的普遍困境，艾为电子低功耗升降压系列，正是以这样的坚守，在毫厘硅片上死磕性能，在微安电流里抠出续航，给终端设备带去扎实可靠的供电支撑。

如今的智能手机、穿戴、TWS充电仓、低功耗IoT节点、便携检测设备，始终绕不开一组现实矛盾：受限于机身尺寸，电池容量很难做大，可产品功能还在不断叠加——既要支持传感器常驻待机、快速唤醒响应，又要保证电池完整放电范围内的全周期输出稳定。

常规电源方案往往顾此失彼：要么只升压损耗偏高，平白浪费电量；要么待机空耗过大，悄悄吃掉本就不多的电池容量；要么外围器件多、占板面积大，挤占本就紧张的机身空间，成了不少硬件开发者的老大难。

针对这些痛点，艾为电子基于多年数模混合设计沉淀，推出以 AWP37701/2/3 为代表的低功耗升降压产品矩阵，把电源管理的性能做进方寸硅片里。今年更是推出输出电流 3.5A，静态功耗 3μA 的产品 AWP37703 系列。

低功耗 Buck-boost 系列芯片典型静态电流仅3μA，关断电流低至0.3μA，把待机状态的无效损耗压到极低。对于大部分时间处于休眠、仅短时间唤醒工作的穿戴与IoT设备来说，每省下1μA 的待机电流，累积起来就是数天甚至数周的续航延长。

同时支持PFM/PWM自动切换和手动可控，轻载时靠低功耗模式省电，重载时切PWM保证稳定输出，全负载区间都能保持高效，不让电量浪费在无用的空转里。或者特定模式手动改为强制PWM，保持全范围超小纹波和高瞬态响应性能。

该系列同步集成超声模式，可配置芯片的开关频率保持在 25kHz 以上，避免板上电容震动带来额外噪声。

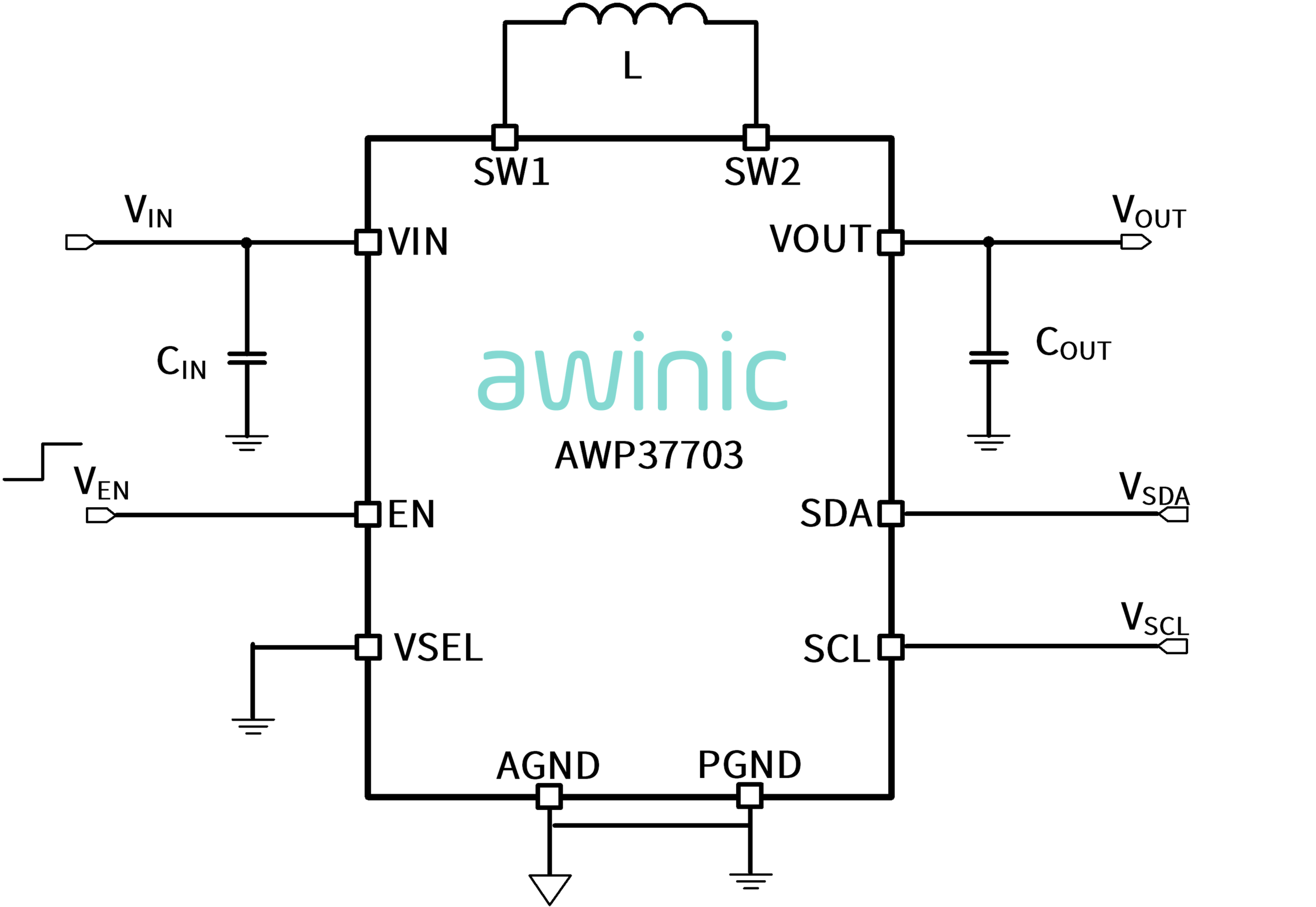

AWP37703系列的输入覆盖1.8V-5.5V，输出可在1.175V-5.5V之间灵活配置，锂电池、干电池等常见供电体系都能适配，降压、升压状态无缝自动切换，不会因为电池电压跌落出现输出不稳的情况。

搭配兼容1.2V和1.8V的I2C数字接口，支持动态电压缩放与多档压摆率调节，能适配光学检测、马达驱动、传感器供电等多变负载需求，一套方案就能覆盖多类应用场景。

采用WLCSP小型封装，集成度高，大幅减少外围器件数量，省下宝贵的PCB布板面积。不用再堆砌分立的升降压方案，单颗芯片就能搞定完整供电，刚好适配手表、手环、耳机充电仓、便携仪器这类空间高度紧张的终端，给结构设计和电池扩容留出更多余地。

在如此小的封装下，芯片的带载能力能够保证在3V输入、3.3V输出时，至少输出3.5A的持续电流，提升相同面积下的功率密度，为更丰富的负载模块供电，解决能量不足问题。

除此之外，芯片内置过压、过温、短路全套保护机制，哪怕在复杂工况下也能守住稳定底线，长期运行不掉链子，给设备带去持续可靠的供电保障。

有人说，低功耗是个“慢功夫”，不像旗舰性能那样一眼亮眼。这恰恰和保尔式的坚守异曲同工：真正的价值，从来不只在高光的峰值瞬间，更藏在无数个不起眼的日常里——是设备休眠时的每一丝电流控制，是负载跳变时的每一次稳定响应，是常年运行里的每一回可靠值守。这背后没有捷径可走，全靠研发团队一轮轮打磨电路设计、一次次版图布局讨论，在微安级的数字里反复校准，在平方毫米的布局上不断优化。把每一分电量都留给用户的核心功能，把每一寸空间都让给产品的结构设计，就是艾为技术人对信仰最朴素的兑现。

《后汉书》有言：“涓流虽寡，浸成江河；爝火虽微，卒能燎野。”

每一次微瓦级的功耗优化，每一款小封装的方案落地，看起来都是细微的小事，但日积月累，就能汇成国产电源芯片向前的扎实脚步。未来艾为电子会继续扎根数模混合技术，把低功耗、高效率、高可靠、小型化的产品做深做实，为更多终端设备提供长效稳定的供电解决方案。
