文章导读
在嵌入式系统设计中，串口通信被广泛应用。传统轮询方式需要 CPU 持续参与数据收发，在多接口并发或控制任务负载较高时，可能造成CPU 占用较高、硬件 FIFO 溢出、数据丢失或系统响应延迟等问题。
针对上述资源占用与数据吞吐问题，本文以纳芯微NSSine™系列实时控制MCU/DSP芯片NS800RT1137 为载体，重点解析：
核心方案：基于DMA自动触发数据搬运，减少CPU对串口数据搬运的参与；
性能提升：在不提升波特率的前提下，提高数据吞吐效率，降低系统延迟与CPU资源占用；
应用价值：为串口吞吐受限、CPU资源紧张及大数据量传输场景提供可落地的解决方案。
硬件信号驱动DMA搬运
事件触发与自动搬移机制剖析
本方案的核心在于利用芯片内的DMA（负责数据搬运）和DMAMUX（负责信号路由）模块，与UART模块协同工作，实现“信号触发-自动搬运”的闭环。
整个系统的数据流可以清晰地概括为：
1. 事件触发：UART接收到数据，当其FIFO达到预设水位时会产生接收满信号，线路变为空闲时会产生空闲信号；
2. 信号路由：DMAMUX模块负责将UART的硬件事件信号路由至指定的DMA通道，作为DMA传输的硬件触发信号；
3. 自由搬运：DMA通道被触发后，无需CPU干预，自动将数据从UART数据寄存器搬运到指定的内存缓冲区（对于发送功能则反之）；
4. 状态管理：软件通过查询DMA传输状态（如已传输字节数）或结合串口空闲状态标志位，来感知数据接收完成，从而在应用层进行处理。
在UART与内存之间，DMA模块承担了数据搬运的工作：数据到达后由DMA直接完成传输，整个过程无需 CPU干预，从而大幅提升数据吞吐效率。
实战详解
如何配置关键模块（以接收为例）

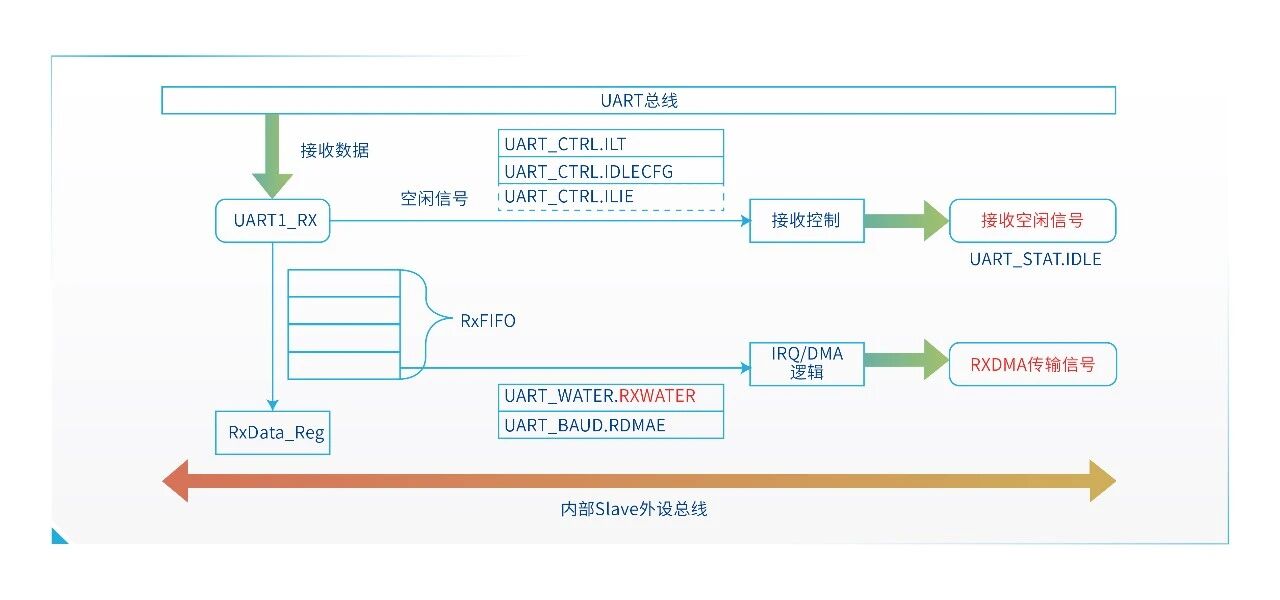

第一步：配置UART，使其产生接收空闲信号（通知应用已完成接收）与接收满信号（触发DMA自动搬运）。
接收空闲信号（IDLE）：用于判断一帧不定长数据的结束。通过配置ILT（空闲位检测起始点）和IDLECFG（空闲字符数长度）等寄存器，当总线上连续出现特定数量的空闲为后，UART便会置位IDLE标志。
接收满信号（RDRF）：当接收FIFO中的数据量超过预设的水位（RXWATER）时，会产生此信号。通过使能UART_BAUD寄存器中的RDMAE位，将此信号转换为DMA请求。
DMAMUX 模块负责实现信号源与DMA通道的映射：将特定外设的硬件事件信号（如UART接收请求）路由至指定的DMA通道。通过配置相应寄存器（CHCONFIG）完成绑定与使能后，即可建立事件与通道的对应关系。
核心引擎
DMA通道的精细配置

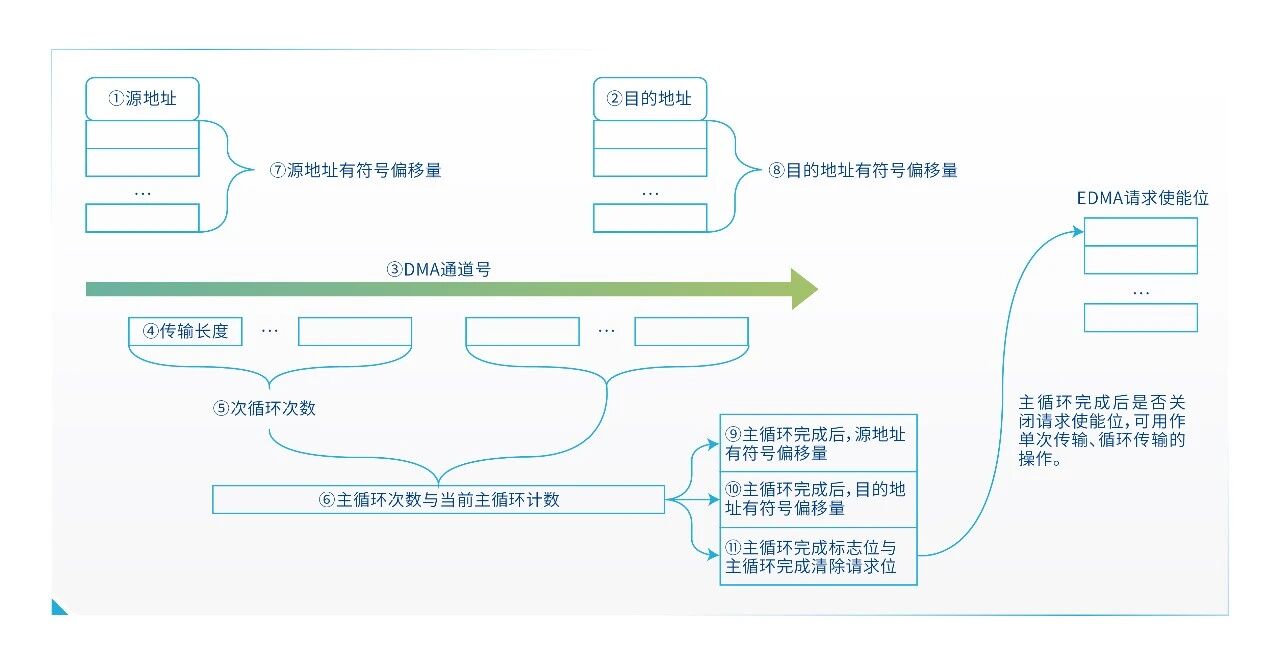

本方案最核心的部分：配置DMA，需要理解其传输机制（次循环、主循环）。关键配置项包括：
源/目的地址：数据传输的源地址与目标地址；
传输数据宽度：单次传输的数据宽度（如8位）；
地址偏移：单次传输及主循环完成后，源地址与目标地址的增减方式；
次循环字节数：单次触发后连续传输的字节数；
主循环次数：完成整个DMA传输（如填满缓冲区）所需的触发次数。
实际应用中：在主循环完成后，通过配置TCDn_DLASTSGA（目标地址最后调整值）为负的缓冲区长度，可使DMA的目标地址自动复位到缓冲区起始处，实现环形缓冲，为连续接收数据打下基础。
应用层技巧
巧妙管理不定长数据
启用DMA后，无法通过直接读取UART寄存器来获取数据深度。应用层需要通过计算DMA控制结构体（TCD）中的初始主循环计数（BITER）与当前主循环计数（CITER）的差值，来实时获取已接收到的字节数。
需要注意的是，此方法仅在每次次循环搬运1字节（NBYTES=1）时成立，即“已接收字节数 = BITER − CITER”；若 NBYTES>1，则需乘以单次次循环字节数（已接收字节数 = (BITER − CITER) × NBYTES）。
软件在接收过程中通过实时查询DMA传输计数，不断从DMA目标缓冲区“分段式”迁移数据到应用层的环形缓冲区，而DMA通道则与UART的接收FIFO自动同步，在硬件层面完成数据的连续、无感搬运。

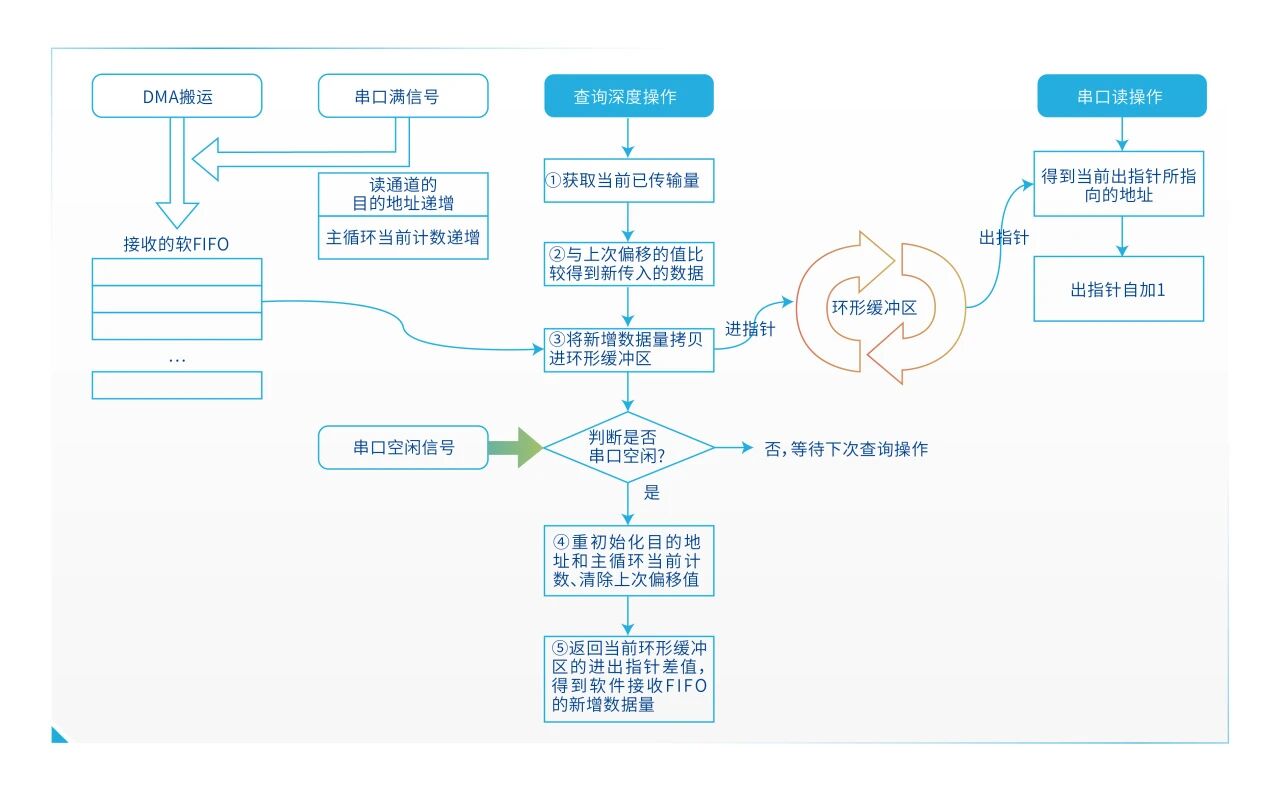

具体流程如下：
1. DMA自动搬运：DMA通道被UART接收FIFO满硬件信号自动触发，将数据从UART数据寄存器实时、分段地搬运到一块专用于DMA的中间内存缓冲区；
2. 实时分段迁移：应用层软件（在主循环或低优先级任务中）不断查询DMA的已传输字节数，并据此计算出自上次查询后新到达的字节数量，进而将这部分新到达的数据，从DMA的中间缓冲区复制到应用层的软件环形缓冲区中。这个过程是持续、分段进行的，而非等到一帧结束；
3. 空闲标志用于帧同步与DMA重置：当串口空闲状态（IDLE）发生时，这标志着一帧完整数据的传输“间隙”或结束。此时软件会完成最后一小段数据的迁移，并对DMA通道进行重置；
4. 应用层处理：应用层代码可从软件环形缓冲区中，按自身节奏和协议解析完整的数据帧，不受底层数据接收过程的阻塞。
这种“DMA自动搬运 + 实时分段迁移 + 空闲时同步重置”的模式，正是实现高带宽、低延迟处理异步不定长串口通信的核心机制。它确保了数据从物理层到应用层持续高效流转，避免了在数据接收期间CPU的轮询等待，也防止了因数据延迟导致的数据覆盖或丢失。
方案优势
核心优势
高带宽：DMA的硬件自动搬运机制，无需CPU频繁查询等待，最大化串口物理带宽的利用率；
低损耗：CPU仅在数据帧接收完成或需要发送时接入，资源占用极低，可更专注于关键控制任务；
高可靠性：从根本上避免了因CPU繁忙、多个串口同时收发导致的硬件FIFO溢出问题；
高吞吐：软件FIFO的增加大大解决了硬件FIFO的深度限制，用户不再担心硬件溢出问题。
了解更多
访问NSSine™系列实时控制 MCU/DSP专区
本文介绍的DMA方案可将串口通信从CPU轮询方式转变为硬件自动搬运方式，有效提升系统的数据吞吐能力，降低CPU资源占用，并提高多串口场景下的数据传输可靠性。
